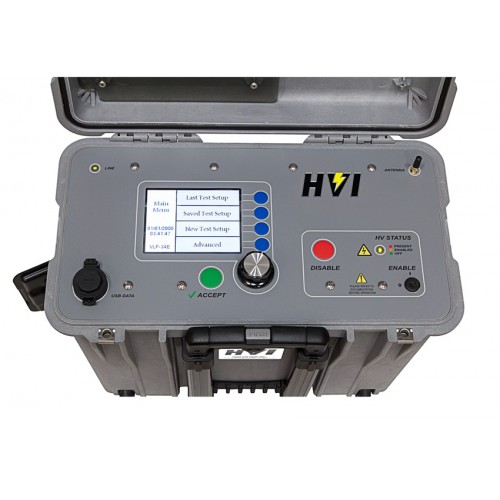

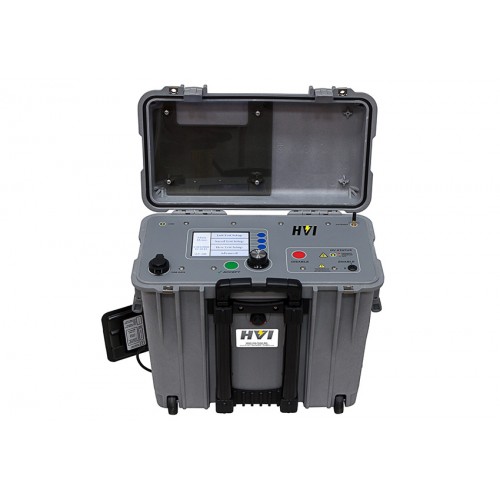

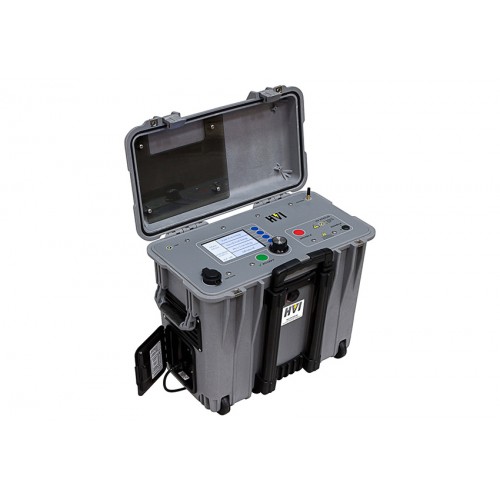

HIGH VOLTAGE MODEL VLF-34E
Yüksek Performanslı Taşınabilir VLF Hipot
Özellikler ve Faydalar:
VLF-34E, mikroişlemci kontrol, kuru tip, hava soğutma, katı hal tasarımı kullanan en son nesil HVI VLF AC hipotların en iyi performans göstergesidir. Test Programlama, Veri alma ve özel PC Yazılımları sezgiseldir ve öğrenmesi kolaydır. Bu ünite portatif, uygun fiyatlı ve yıllarca saha kullanımına dayanacak şekilde tasarlanmıştır.
0 - 34 kV AC tepe / 0 - 24 kV RMS çıkış voltajı, 25 kV sınıfı kabloya kadar bakım testi için dünya standartlarını karşılar ve sinüs dalgası çıkışı isteğe bağlı Tan Delta(TD) ve Kısmi Deşarj(PD) ölçüm sistemleriyle kolayca eşleşir.
Özellikler:
VLF ve DC çıkışı
Programlanabilir Test Dizinleri
Otomatik ve Manuel Kontrol
Verileri Dışa Aktarmak için USB Bağlantı Noktası
Uzaktan Kumanda İşletimi ve Veri Yükleme için Kablosuz Bilgisayar Arayüzü
Opsiyonel TD-34E ile ekranda TD Tan Delta Veri Ekranı
Bluetooth'dan daha iyi sinyal sürdürülebilirliği ve daha geniş menzil için Kablosuz XBee
Özellikler:
VLF-34E aşağıdaki özellikleri karşılar: IEEE 400.2, IEEE 400, IEC 60060-3, CENELEC HD 620/621, VDE DIN 0276-620 / 621. Motorlar / jeneratörler için IEEE 433.
Giriş: |
115 V AC - 230 V AC, 50 Hz / 60 Hz, maks. 5 A |
Çıkış: |
0-34 kV AC tepe / 0-24 kV AC RMS, sinüzoidal DC: +/- 34 kV kare dalga: 34 kV kılıf test cihazı |
Görev: |
Sürekli |
Frekans: |
0,1 Hz - 0,01 Hz |
Yük Oranı: |
0,5 µF @ 0,1 Hz @ 34 kV1,0 µF @ 0.05 Hz @ 34 kV5.0 µF @ 0.01 Hz @ 34 kVµF derecesi düşük voltajlarda artarÖrn: 0,7 Hz @ 22 kV peak @ 0,77 µF |
Ölçüm: |
Gerilim kV peak TEPE veya RMS |
Akım: |
mA pik TEPE veya RMS |
Hesaplanan: |
Kapasitans, Direnç, Aşırı Voltaj, Arıza Zamanı |
Boyut&Ağırlık: |
19,7 x 12 x 18 inç, 45 lbs. 500 x 305 x 458 mm, 21 kg |
Kasa: |
Uzatılabilir kulp ve tekerleklere sahip sert Pelikan tipi kasa |
Çıkış Terminal: |
20 ’(6m)RG8 / U, Zemin 20’(6m) # 2 |
IEEE 400.2-2013 Sinüzoidal VLF için Test Gerilimleri |
||||||
Nominal Kablo(Faz- Faz) |
Montaj(Faz-Toprak) |
Kabul(Faz-Toprak) |
Bakım(Faz-Toprak) |
|||
|
kV(rms) |
kV(peak) |
kV(rms) |
kV(peak) |
kV(rms) |
kV(peak) |
5 |
9 |
13 |
10 |
14 |
7 |
10 |
8 |
11 |
16 |
13 |
18 |
10 |
14 |
15 |
19 |
27 |
21 |
30 |
16 |
22 |
20 |
24 |
34 |
26 |
37 |
20 |
28 |
25 |
29 |
41 |
32 |
45 |
24 |
34 |
Yukarıdaki voltajlarda test süresi 30 - 60 dakika olmalıdır.
