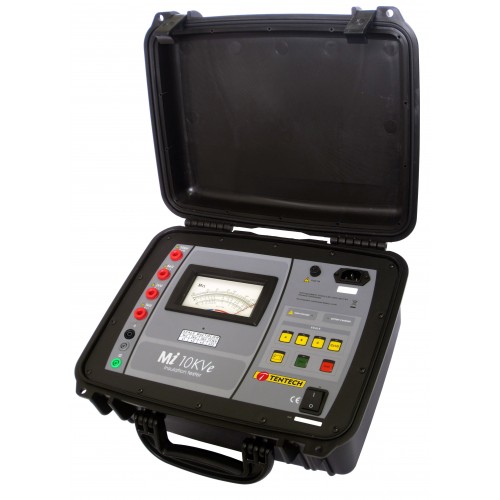

TENTECH MODEL MI10KVe
10 kV - Yüksek Gerilim İzolasyon Test Cihazı
-
2 TΩ'a kadar Yalıtım Testi
-
4 Test Gerilimi: 1 kV - 2 kV - 5 kV - 10 kV
-
Koruma Terminali
-
Doğruluk iyileştirmesi için çoklu ölçekler
-
Taşınabilir, Doğru ve Sağlam
-
IP65 Koruması (kapalı kapaklı)
-
Şarj Edilebilir Pil
Açıklama:
MI-10KVe Yüksek Gerilim yalıtım test cihazı, 10 kV'a kadar test voltajları kullanarak yalıtım dirençlerinin ölçülmesini sağlayan gerçekten taşınabilir bir cihazdır.
Dört test gerilimi 1 kV - 2 kV - 5 kV ve 10 kV ile 2.000.000 MΩ'ye kadar olan yalıtım dirençlerinin güvenli ölçümleri için en son teknolojiyi kullanır.
Okumalar, geniş bir ölçeğe sahip, kolay okunan bir analog gösterge ile gerçekleştirilir.
Bu ekipman, operasyonel değere yakın voltajlarla test yapılmasına izin verdiği için, hava veya yer altı iletim hatlarındaki ve orta gerilim dağıtım sistemlerindeki izolasyon dirençlerini test etmek için özellikle uygundur. Ayrıca, kablo arızalarını tespit ederken mükemmel bir yardımcıdır.
Operatörün güvenliğini en üst düzeye çıkarmak için, bu ekipman metalik erişilebilir parçalar olmadan yüksek dielektrik mukavemetli plastik bir dolap içinde yapılmıştır. Bir ışık göstergesi, hem ekipmanda hem de test edilen elemanda tehlikeli voltaj varlığı konusunda uyarır ve sadece deşarj işlemi bittiğinde kapanır.
Bu yalıtım Test Cihazı, parazit dirençlerin ve yüzey akımlarının test edilen yalıtım dirençleri üzerindeki etkilerini önlemek için bir GUARD terminaline sahiptir.
Azaltılmış boyutu ve ağırlığı, güç özerkliği ve mekanik gücü nedeniyle, bu İzolasyon Test Cihazı şiddetli hava koşullarında sahada çalışmak için uygundur. Şarj edilebilir bir bataryayla, 110 V / 220 V şarj cihazıyla çalışır. Ekipmanı korumak için cihazın kutusu suya ve toza dayanıklıdır. Koruma sınıfı IP65'tir ve Yalıtım Test Cihazı, yüksek voltaj test kablolarından oluşan eksiksiz bir kit ile birlikte verilir.
Özellikler:
Test Voltajları: |
1kV- 2kV – 5kV - 10 kV. |
Maksimum Direnç Değeri: |
200 GΩ @ 1kV.400 TΩ @ 2kV.1 TΩ @ 5kV.2 TΩ @ 10kV. |
Kısa Devre Akımı: |
1 mA |
Test Voltajlarının Doğruluğu: |
R ≥ 10 GΩ üzerindeki Nominal Test Voltajlarının ±% 2'si. |
Ekipman Doğruluğu: |
Sınıf 2 (tam ölçek sapmasının ±% 2'si). |
Dahili Akım Sınırlama Direnci: |
1MΩ @ 1k V.2MΩ @ 2kV.5MΩ @ 5kV.1 MΩ @ 10kV. |
Analog Gösterge: |
98 mm'ye kadar ölçek uzunluğu, gergin bant, ayna ile |
Çevresel Koruma: |
IP65 (kapalı kapaklı). |
Güvenlik Sınıfı: |
IEC 61010-1 uyarınca. |
E.M.C.: |
IEC 61326-1 |
E.M.C. Dayanım: |
IEC 61000-4-3 |
Elektrostatik Dayanım: |
IEC 61000-4-2 uyarınca. |
Güç Kaynağı: |
Dahili şarj edilebilir pil 12 V – 7Ah Kurşun asit batarya. |
Şarj Cihazı: |
100 - 240 V ~ şebeke beslemesi. |
Çalışma Sıcaklığı Aralığı: |
-5 ° C ila 50 ° C (23 ° F ila 122 ° F). |
Depolama Sıcaklığı Aralığı: |
-25 ° C ila 70 ° C (-13 ° F ila 158 ° F). |
Nem Aralığı: |
% 95 Bağıl Nem (yoğuşmasız). |
Ekipman Ağırlığı: |
Yaklaşık 9,5 kg (21 lb) |
Boyutlar: |
14,88 inç x 12,13 inç x 6,89 inç (378 x 308 x 175 mm). |
DAHİL AKSESUARLAR
-
2 Ölçüm Test Kablosu 1,8 metre (5,90 ft).
-
1 GUARD Test Kablosu 1,8 metre (5,90 ft).
-
1 Şarj Cihazı Güç Kablosu.
-
1 Kullanım Kılavuzu.
-
1 Taşıma Çantası.
