HIGH VOLTAGE MODEL CDS 2010U(F)

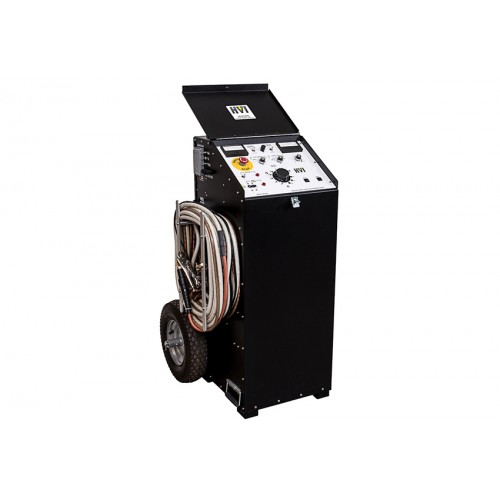

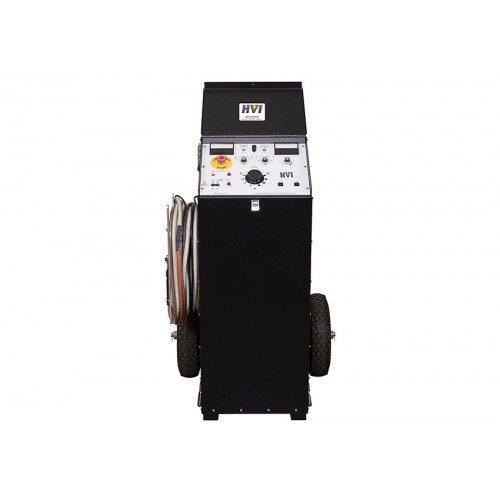

CDS-2010U (F) Kablo Arıza Tespit Cihazı
Özellikler ve Faydalar:
High Voltage Inc CDS-2010U / CDS-2010UF, 35kV'a kadar nominal kablo sistemlerinde, Faz-Nötr hattının yaklaşık 20kv olduğu arıza yeri için tasarlanmıştır. 5/10/20 kV'de mevcut 1000 joule ile CDS-2010U / CDS-2010UF, akustik ve elektromanyetik algılama cihazlarını kullanmak için ideal güçlü bir darbe sunar ve gerçek kontrollü / sabit bir enerji Darbe Jeneratörüdür. Yerleşik yüksek gerilim kuplörü ile donatılmış CDS-2010U / CDS-2010UF, ark yansıması ve akım darbe yöntemleri için hazır TDR / kablo radarıdır. 400 mA'ya kadar yakma akımı ile yüksek dirençli arızalar, daha az zarar veren voltaj seviyelerinde arıza konumlarına izin verecek şekilde hızla azaltılabilir. Bir sonraki arızaya neden olmadan hatanızı bulun!
Daha iyi Thumper yok. CDS-2010F / CDS-2010UF sınıfının en iyi özelliklerini sunar: 5/10 / 20kV'de tam darbe enerjisi, 3 kademenin tamamında değişken hipot / yakma (5 kV kademede 400 mA, 10 kV kademede 200 mA, 100 mA @ 20 kV kademede), soğuk havalarda bile esnek kalan EPR yüksek gerilim çıkış kablosu, TDR / Radar hazır ve yıllarca güvenilir çalışma için az yer kaplayan son derece dayanıklı ve taşınabilir tasarım. 120 Vac, 20 A giriş ve 230 Vac, 15 A giriş (F ek) olarak mevcuttur.
Özellikler:
Giriş: |
120Vac, 60Hz, 25A (CDS-2010U)230Vac, 50 / 60Hz, 15A (CDS-2010UF) |
Hipot Çıkış: |
0 - 5/10 / 20kVdc |
Hipot Yakma Akımı: |
400/200 / 100mA |
Deşarj Çıkışı: |
Her kademede maksimum voltajda 1000 Joule |
Deşarj Değeri: |
3-9 saniye |
TDR Arayüzü: |
Ark YansımasıAkım Darbe |
Boyut: |
27in w x 27in d x 48in h686 mm g x 686 mm d x 1219 mm h |
Ağırlık: |
260lb&118kg |
Çıkış Terminali: |
50ft(15m) YG, Dönüş, ve Topraklama |
Opsiyonel Kablo Makaraları: |
100 ila 330ft HV, Makaralarda Dönüş ve Topraklama |
Diğer Özellikler: |

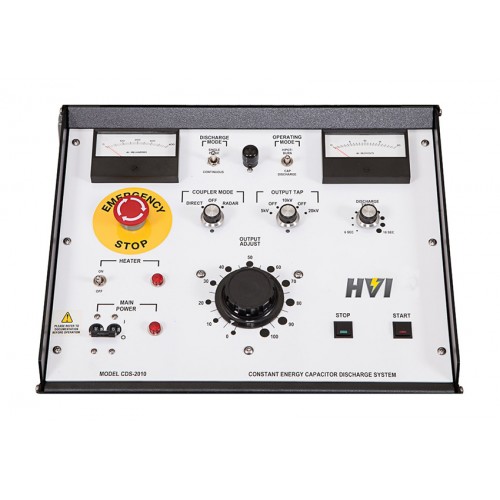

Sağlam Transit Korumalı Ölçerler, Harici Kilit, Acil Durumda Mantar Anahtarı ,Yoğunlaşmayı sınırlamak için Dahili Isıtıcı, Entegre Bağlayıcı / Filtre / TDR Arayüzü: - Ark Yansıma Yöntemi - Akım Darbe Yöntemi |
