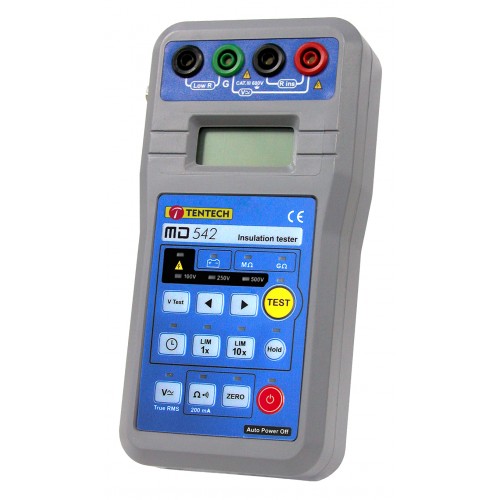

TENTECH MODEL MD 542
500 V El Tipi İzolasyon Test Cihazı
-
100 GΩ'a kadar Yalıtım Testi
-
Test Voltajları: 100 V - 250V - 500 V
-
Kısa Devre Akımı: 1.5 ± 0.3 mA
-
Koruma Terminali
-
Otomatik Kademe
-
Programlanabilir Zamanlayıcı
-
Pass-Fail testi
-
Düşük Direnç ve Süreklilik ölçümü
-
400 V True RMS'ye kadar AC / DC voltmetre
-
Şarj edilebilir NiMH Pil
Açıklama
TENTECH MD542, 100 V, 250 V ve 500 V Test Voltajı ile 100 GΩ @ 500 V direnç ölçümü için akıllı, mikroişlem kontrollü, 500 V Yalıtım Test cihazıdır. Taşınabilir, el tipi, pille çalışan bir cihazdır.
Ölçüm prensibi (gerçek voltaj ve akım okumaları) nedeniyle "gerçek bir megohmmetre" dir ve bu nedenle direnç ölçümünün doğruluğu herhangi bir test voltajı hatasından etkilenmez
Kullanımı çok basit ve kullanıcı dostudur: Sadece kabloları bağlayın, ekipmanı açın, Test voltajını seçin ve Başlat düğmesine basın. Ardından ekipman otomatik olarak en uygun kademeyi seçer ve dijital ekranda ölçülen değeri gösterir.
Operatör güvenliğini garanti etmek için erişilebilir metalik parça yoktur. Çıkış terminalleri ekipmanın en uzak ve en korumalı alanına yerleştirilir. Işık göstergesi yüksek voltaj varlığını gösterir ve kapasiteler (hem iç hem de dış) güvenli bir değere ulaşana kadar boşaltıldığında kapanır.
Ayrıca, kullanışlı ek özellikler sunar: 200 mA süreklilik aralığı, Düşük direnç ölçümü, 400 V'a kadar AC / DC Gerilim ölçümü, Seçilebilir zamanlayıcı, Tutma belleği ve akustik göstergeli Pass-Fail test için seçilebilir direnç sınırları.
Yüzey sızıntı yolları, yüksek değerli yalıtım direncinin ölçümünü etkileyebilir. GUARD terminalinin kullanılması, test akımını önemli ölçüde iyileştirerek bu akımın etkisini ortadan kaldırmaya izin verir.
Özellikler:
Nominal Test Gerilimleri: |
100v-250v-500V. Negatif, DC gerilimi. |
Direnç Ölçüm Aralığı: |
10 kΩ'dan 100 GΩ'a kadar. |
Kısa Devre Akımı: |
1.5 ± 0.3 mA. |
Test Voltajı Doğruluğu: |
5 MΩ ile açık devre arasındaki dirençler için% -0 / +15. |
Temel Doğruluk: |
R ≤ 50 GΩ: okunan değerin ±% 5'i ± 2 hane.R> 50 GΩ: okunan değerin ±% 10'u ± 2 hane. |
Düşük Direnç Ölçümü ve Süreklilik Test Cihazı: |
Aralık: 0.05 Ω ila 150 Ω.Doğruluk: Okumanın ±% 5'i ± 2 hane.Test akımı: 200 mA'ya kadar.Süreklilik göstergesi: R <5 Ω ± 0.5 Ω'da etkinleşir. |
Dahili Zamanlayıcı: |
5 - 10 - 15 - 30 saniye.1 - 2 - 3 - 5 - 10 - 15 dakika. |
Başarılı / Başarısız Testi: |
0.2 - 0.3 - 0.4 - 0.5 - 0.6 - 0.7 - 0.8 - 0.9 MΩ1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 20 - 30 - 40 - 50 - 60 - 70 - 80- 90 - 100 - 200 - 300 - 400 - 500 - 600 - 700 - 800-900 MΩ1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 GΩ |
Voltmetre Gerçek RMS: |
Aralık: 0 - 400 VAC / DC.Doğruluk: Okumanın ±% 3'ü ± 2 hane. |
Ek Özellikler: |
Otomatik polarizasyon endeksi.Koruma terminali.Bekletme işlevi. |
Aşırı Gerilim Koruması: |
600 V. |
Güvenlik Sınıfı: |
IEC 61010-1 uyarınca. |
E.M.C.: |
IEC 61326-1 uyarınca. |
Elektrostatik Bağışıklık: |
IEC 61000-4-2 uyarınca. |
Elektromanyetik Işınım Bağışık: |
IEC 61000-4-3 uyarınca. |
Güç Kaynağı: |
Dahili NiMH pil.Özerklik: IEC 61557-2'ye göre 25 saniyelik aralıklarla 5 saniye 1000 test. Ölçüm sırasında değerin UN x (1000 Ω / V) olduğu bir test direnci kullanılır. |
Şarj Cihazı: |
Dahili, 12 V - 2 A harici güç kaynağı ile. |
Çalışma Sıcaklığı: |
-5 ° C ila 50 ° C (23 ° F ila 122 ° F). |
Depolama Sıcaklığı: |
-10 ° C ila 70 ° C (14 ° F ila 158 ° F). |
Nem: |
% 95 Bağıl Nem (yoğuşmasız). |
Ekipman Ağırlığı: |
Yaklaşık 0,5 kg (1,1 lb). |
Boyutlar: |
102 x 195 x 46 mm (4,01 inç x 7,68 inç x 1,81 inç). |
Birlikte Verilen Aksesuarlar
-
2 Ölçüm test kablosu.
-
1 GUARD test kablosu.
-
1 Güç kaynağı.
-
1 Taşıma çantası.
-
1 Çalıştırma talimatları.
