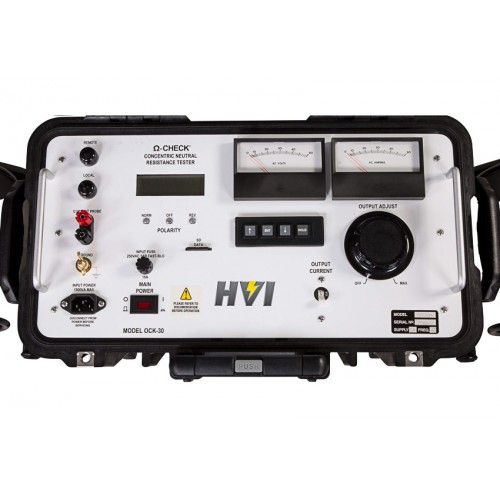

HIGH VOLTAGE MODEL OCK-30

NÖTR DİRENÇ TEST CİHAZI

Ω-CHECK

Özellikler ve Faydalar:

Ω-Check® Konsantrik(Koaksiyel) nötr direnç test cihazı (Model OCK-30) benzersiz ve kullanışlıdır. Canlı bir kablo nötründen bir AC akımı enjekte eder ve nötrün direncini hesaplamak için voltaj düşüşünü ölçer. Test edilen kablonun önceki verilerine dayanarak, makine nötr bozulma seviyesini veya kaçtane konsantrik  nötr telinin açıldığını belirlemek için ölçülen verileri mükemmel bir kablo ile karşılaştırır.

Nötr uçtan uca ne kadar iyi?

Bir Konsantrik Nötr, kablo yalıtımının etrafına helisel olarak sarılmış ve genellikle her iki ucunda topraklanmış birçok yuvarlak veya yassı tel telinden oluşur. Nötr artık dönüş ve / veya arıza akımlarını taşıyamayacak kadar korozyona uğramışsa ciddi sorunlar meydana gelebilir. Kaçak voltaj ve voltaj dalgalanması gibi diğer sorunlar ve VLF-TD ve VLF-PD gibi teşhis testlerinde engeller ortaya çıkabilir. Kablo gençleştirme (enjeksiyon) dikkate alınmadan önce nötr bütünlük kalifiye edilmelidir.

Operatör kablonun uzunluğunu, nötr ipliklerin sayısını ve nötr ipliklerin AWG'sini girdikten sonra, cihaz nötr boyunca bir AC voltajı uygular ve ortaya çıkan akımı ölçer. Çok işlemci daha sonra direnci, bu direncin aynı tasarımın mükemmel bir nötrüne oranını hesaplar ve sonuçları, kalan konsantrik nötr yüzdesini ve ölçülen direncin ideale oranını görüntüler. Görüntülenen diğer sonuçlar, 100ft başına nötrün direnci, voltaj ve akım ve test edilen nötrün güç faktörüdür. Tüm test verileri, kolay saklama ve tablet veya dizüstü bilgisayara aktarma için bir SD karta kaydedilir.

Ω-Check® Test Cihazının Kullanım Alanları

  • Dönüş ve arıza akımlarını taşımak için nötrlerin bütünlüğünü test edin

  • Kablo enjeksiyonu yapmadan önce bozulmamış nötr yüzdesini ölçün

  • Tan Delta ve Kısmi Deşarj testinden önce nötrleri kontrol edin

  • Voltaj dalgalanmalarını ve yanlış röle çalışmasını azaltın

  • Kötü nötrleri bularak ve değiştirerek şok tehlikelerini azaltın

  • Kablo Arıza tespit etmeden önce sürekli nötrün var olduğunu doğrulayın

  • Trafo merkezi toprak kablolarının direncini ölçün

Özellikler:

Giriş:

OCK-30 - 1800VA, 60V @ 120Hz, 15A maks.

OCK-30F - 1800VA, 230V @ 50-60Hz, 8A maks.

Çıkış:

0-48VAC, 30A maks.

Mevcut Probe Girişi:

1000: 1, 0-140mA (140ARMS) maks.

Doğruluk:

(V, I) ±% 1

Doğruluk(Faz):

± 1.5 °

Çalışma Sıcaklığı:

32 ila 113 ° F, 0 ila 45 ° C

Depolama Sıcaklığı:

-4 ila 158 ° F, -20 ila 70 ° C

Nem:

% 0-85 yoğuşmasız

Boyut:

20 ”x 12” x 19 ”, 508mm x 305mm x 483mm

Ağırlık:

OCK-30: 55 lb, 25kg OCK-30F: 69 lb, 32 kg

İçerik:

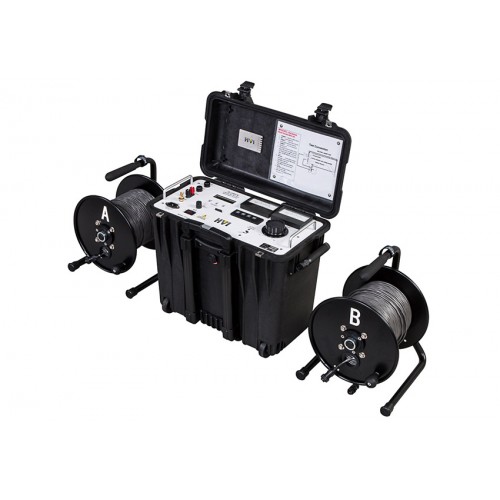

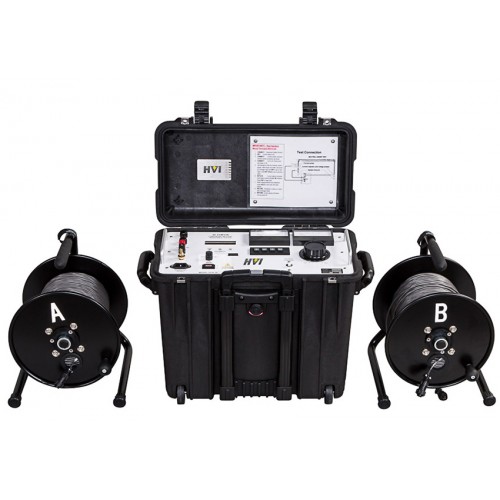

x2 Test İletkeni Kelepçeleri, x2 500ft Uzaktan Test Kablo Makaraları ;(1 adet 100ft aralıklarla konektörlere sahiptir), 10ft (3m) Yerel Test Kablosu, Güç Kablosu, 20ft(6mt) 4AWG Güvenlik Topraklama Kablosu, 1000: 1 Oranlı Akım Probu, Kullanım Kılavuzu ve Kalibrasyon sertifika



OCK-30

  • Markalar High Voltage
  • Ürün Kodu:OCK-30F
  • Stok Durumu:Stokta var
