• MD10KVR 10kV

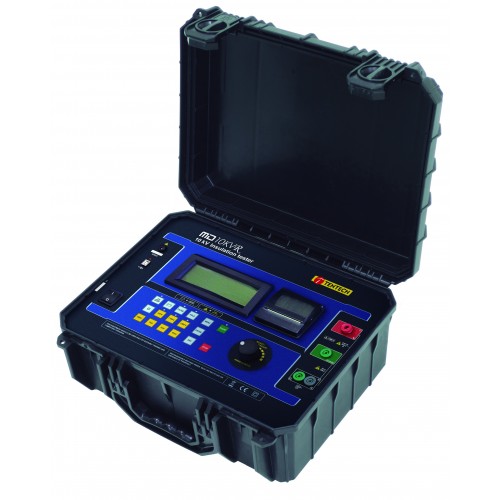

TENTECH MODEL MD10KVR

10kV Dijital İzolasyon Test Cihazı

  • 10 TΩ değerine kadar yalıtım direnci

  • Adım Gerilim Testi ve Rampa Testi

  • Otomatik Testler: Absorpsiyon indeksi, Polarizasyon indeksi, Kapasitans, Kaçak Akım ve AC / DC Voltmetre

  • Bir Android uygulaması aracılığıyla uzaktan kontrol

  • Otomatik Kademe

  • Dijital ve Baragraf okuma

  • 90 dakikaya kadar Kronometre

  • Harici gürültü parazitini gidermek için değiştirilebilir filtre

  • Gerçek zamanlı saat ve takvim

  • Dahili Yazıcı

  • 000 Okuma Belleği

  • USB Arabirimi

  • Veri Yönetimi Yazılımı

  • Şarj edilebilir LFP Pil

Açıklama:

Dijital yalıtım test cihazı modeli MD10KVR, TENTECH’in en yeni yalıtım analiz cihazı ekipmanıdır ve uluslararası pazarda mevcut olan en eksiksiz ve sofistike modellerden biridir. Bir yazılım, grafik gösterimi ve otomatik rapor oluşturma gibi özellikler de dahil olmak üzere test sonuçlarının daha fazla analizine izin verir. Kanıtlanmış teknolojisi, önceden belirlenmiş 4 test voltajı, 500 V - 1 kV - 5 kV - 10 kV ile 10 TΩ'ye kadar yalıtım dirençlerinin güvenli, güvenilir ve doğru ölçümlerini sağlar. Diğer test voltajları 25 V veya 500 V'lik adımlarla seçilebilir.

Modern bir mikroişlemci, ekipmanın çalışmasını kontrol eder ve ölçümleri kolaylaştıran gelişmiş özelliklerin dahil edilmesini sağlar: otomatik aralık seçimi, AC / DC voltmetre, emme (absorption) endeksinin otomatik ölçümü, Polarizasyon endeksi, Kaçak akım ve Kapasitans, Zamanlayıcı test süresinin programlanması, Yapılandırılabilir geçme testi(Pass-Fail) , Rampa testi, Adım voltaj testi, Yerleşik yazıcı, Gerçek zamanlı saat ve takvim.

Ölçülen değerler USB arabirimi üzerinden iletilir ve gerçekleştirilen testin kaydı olarak yerleşik yazıcıda yazdırılır. Ayrıca, ölçülen değerler uçucu olmayan bir dahili bellekte saklanır. Daha sonra T-Logger programını çalıştıran bir bilgisayara aktarılmak üzere 16.000'e kadar ölçüm değeri kaydedilebilir. Bu yazılım, grafik gösterimi ve otomatik rapor oluşturma dahil olmak üzere test sonuçlarının daha ileri analizine izin verir. Gerçek zamanlı saat ve takvim ve sıralı test numarası, her testin tanımlanmasını ve trend analizi ile bir öngörücü bakım sisteminin düzenlenmesini kolaylaştırır.

MD10KVR, şarj edilebilir bir LFP pille çalışır. Kabin güçlü ve hafif, taşıması kolay, darbelere dayanıklı ve zorlu hava koşullarında kullanılmaya uygundur. Böylece Megohmmetre hem laboratuvarda hem de sahada çok güvenilir ve doğru ölçümler sağlar.

Özellikler:

Test Voltajı:

500 V, 1 kV, 5 kV, 10 kV doğrudan, bir düğme seçilebilir.

25 V veya 500 V'lik adımlarla 500 V ila 10 kV. DC, negatif.

Maksimum Direnç Değeri:

10 TΩ @ 5 kV ila 10 kV.

5 TΩ @ 1 kV ila 4.99 kV.

1 TΩ @ 525 V, 999 V

500 GΩ @ 500 V.

DC Voltmetre:

15 V - 1.000 Vdc.

Doğruluk: ± (okunan değerin% 5'i + 3 basamak).

AC Voltmetre:

15 V ila 1.000 Vrms.

Doğruluk: ± (okunan değerin% 5'i + 3 basamak).

Aşırı Gerilim Kategorisi:

CAT III - 600 V.

Kaçak Akım Ölçümü:

1 nA - 1.500 μA arası

Doğruluk: ± (okuma değerinin% 10'u + 3 basamak).

Kapasitans Ölçümü:

50 nF ila 10 uF @ 500V.

50 nF ila 5 µF @ 1000 V.

30 nF ila 2 µF @ 2500 V.

30 nF ila 1 µF @ 5.000 V.

30 nF ila 680 nF @ 10.000 V

Doğruluk: Okumanın ±% 10'u ± 3 basamak.

Kısa Devre Akımı:

Maks. 2 mA.

Test Voltajı Doğruluğu:

10 GΩ üzerindeki nominal test voltajlarının ±% 3'ü.

İzolasyon Test Cihazı Temel Doğruluğu:

10 kV'da 1 MΩ ila 1 TΩ değerinin ±% 5'i.

10 kV'da 1 TΩ ila 10 TΩ değerinin ±% 20'si.

(düşük test voltajları için, üst sınır orantılı olarak azaltılacaktır).

Okumanın ±% 20'si ± 5 basamak 10 kΩ ila 100 kΩ.

Okumanın ±% 10'u ± 5 hane 100 kΩ ila 1 MΩ.

Gelişmiş Özellikler:

Rampa testi.

Otomatik polarizasyon endeksi hesaplama.

Programlanabilir başarılı test.

Adım voltaj testi.

16.000 okuma belleği.

Harici gürültü parazitini gidermek için değiştirilebilir filtre.

Dahili Yazıcı:

Geçen zamanı, gerçek voltajı ve direnci her 15 saniyede bir ölçülen yazdırır.

Arayüz:

USB.

Dahili Kronometre:

Geçen zamanı mm: ss biçiminde gösterir. Sayım her ölçüm için otomatik olarak başlar.

T-Logger Yazılımı:

Dost, kullanımı kolay yazılım. Testler grafik ve tablo halinde gösterilir. Operatörün yorumları da dahil olmak üzere otomatik rapor oluşturucu ile.

Çevresel Koruma:

IP65 (kapalı kapaklı).

Güvenlik Sınıfı:

IEC 61010-1 uyarınca.

E.M.C.:

IEC 61326-1 uyarınca.

Elektromanyetik Işınım Bağışıklığı:

IEC 61000-4-3 uyarınca.

Elektrostatik Bağışıklık:

IEC 61000-4-2 uyarınca.

Güç Kaynağı:

Dahili şarj edilebilir (LiFePO4 12 V - 6.000 mAh).

Şarj Cihazı:

12 V - 2 A.

Çalışma Sıcaklığı Aralığı:

-5 ° C ila 50 ° C (23 ° F ila 122 ° F).

Depolama Sıcaklığı Aralığı:

-25 ° C ila 70 ° C (-13 ° F ila 158 ° F).

Nem Aralığı:

% 95 UR (yoğuşmasız).

Ekipman Ağırlığı:

Yaklaşık 6,3 kg (13,88 lb).

Boyut:

17,5 "x 14,2" x 7,5 "(450 x 360 x 190 mm).

Birlikte Verilen Aksesuarlar

  • 2 Ölçme Test Kablosu.

  • 1 GUARD test kablosu.

  • 1 AC Adaptörü.

  • 1 T-Logger yazılımı (CD-ROM).

  • 1 Kullanım kılavuzu.

  • 1 Koruyucu çanta.

  • 1 USB kablosu.
